異型鏡頭包括Z型，ZL型，T型，L型等鏡頭
異型鏡頭包括Z型，ZL型，T型，L型等鏡頭等，這些都帶有同軸光光源,當然也可以做成不帶同軸光源的
|
| Z型同軸光鏡頭 |
ZL型同軸光鏡頭 |

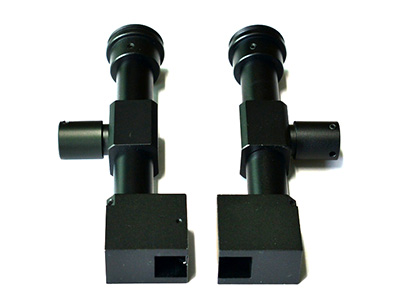

T型同軸光鏡頭 |
其它異型鏡頭 |
 |
 |
 |
 |
同軸光鏡頭，非同軸光鏡頭都可以加一個轉向器讓光路轉折，
鏡頭外徑28,26,22,20的同軸光鏡及非同軸光鏡頭可接轉向器的外形為28*28*28，光路90°轉折。
鏡頭外徑16,18的同軸光鏡及非同軸光鏡頭可接轉向器的外形為20*20，光路90°轉折。
鏡頭外徑16的同軸光鏡及非同軸光鏡頭可接Z型轉向器的外形為28*28*20，光路平移。
鏡頭外徑16的同軸光鏡及非同軸光鏡頭可接ZL型轉向器的外形為28*28*20，光路在二個方向上各轉90度.
二支間距最近可到稍微可按要求定制。一般3-10mm.
以下是部份產品例子。
|
同軸光鏡頭+光軸偏移器
 |
外徑22鏡頭+轉向器
|
外徑26鏡頭+轉向器
|
|
|
|
| 外徑28鏡頭+轉向器
|
外徑20鏡頭+轉向器
|
外徑16鏡頭+轉向器
|
|
|
|
| 外徑16鏡頭+Z型光軸偏移器
|
外徑16鏡頭+ZL型光軸偏移器
|
|
|
|

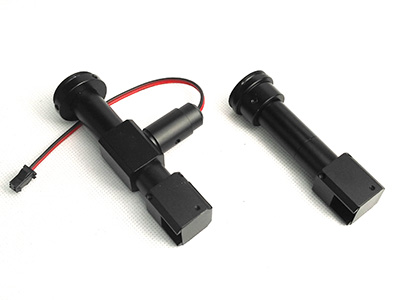

L型同軸光鏡頭，視場最大8mm，適用相機1/4'至1/2'
1.L型鏡頭，光路經過一次90度轉向，按后部安裝外徑分13.5mm和18mm二種.

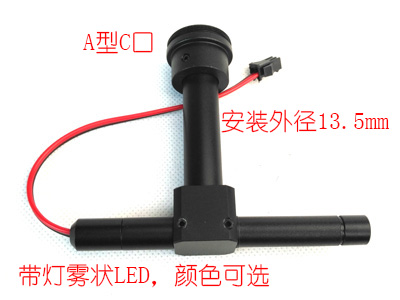

2.安裝外徑13.5mm的可以將二支鏡頭靠近到11mm使用;帶LED燈源，顏色按要求定配。

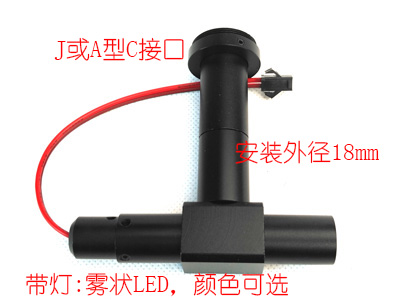

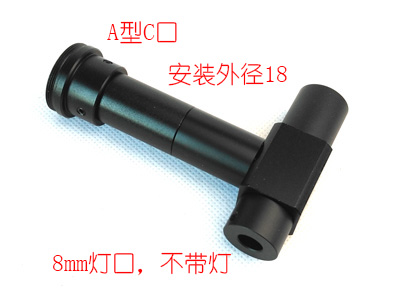

3.安裝外徑20mm的可以將二支鏡頭靠近到20mm使用;提供8mm燈源接口或帶燈。
4.CCD標準接口,適用CCD尺寸:2/3,1/1.8,1/2,1/3,1/4,1/6,最大支持芯片尺寸祥見下表;
5.同軸光照明,帶LED同軸照明燈源，LED電源3V可調用戶需自備;
6.可以為用戶定制各種倍率及工作距的鏡頭。
|

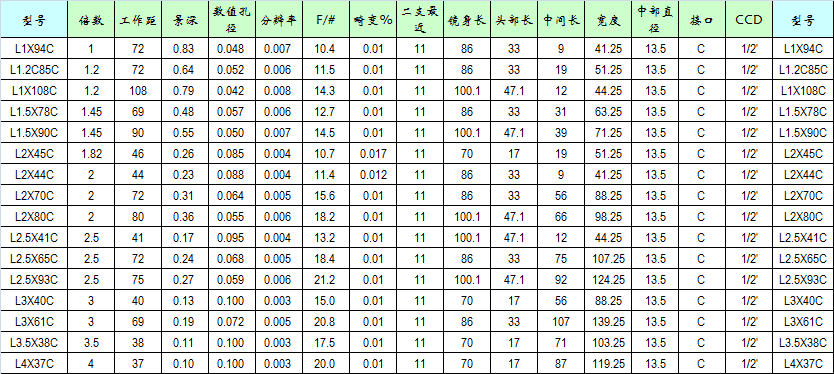

產品列表：
 |
|
其它異型鏡頭，由一般鏡頭加轉向器，偏移器等后所得到的鏡頭
| |
